線路備自投是用在雙電源系統中的設備，通過檢測本側和對側電源的失壓與否，自動判斷進行相關動作，從而保證兩路電源的快速安全的切換。
附加功能：

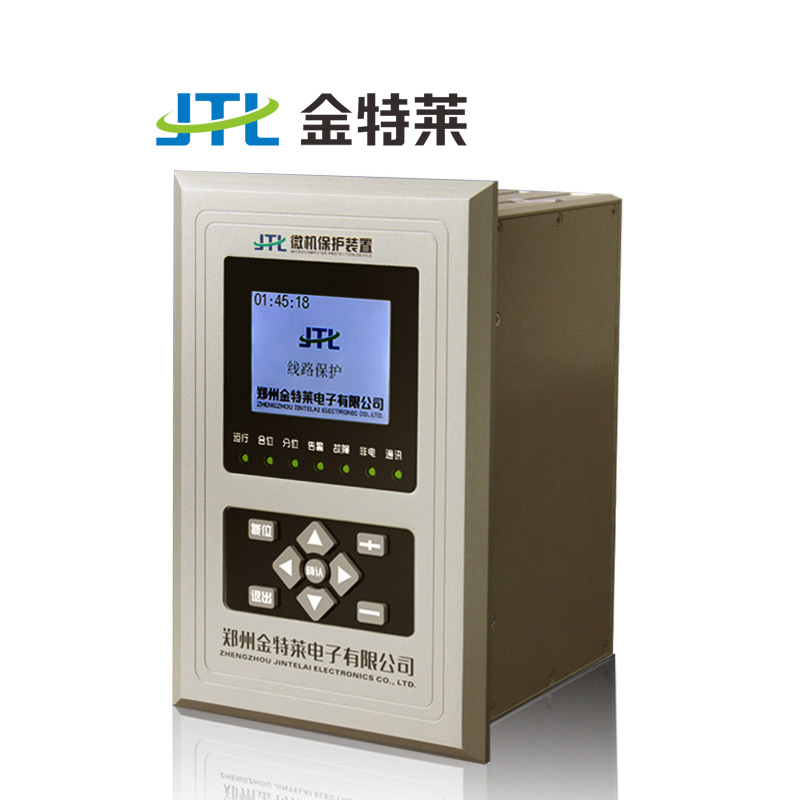

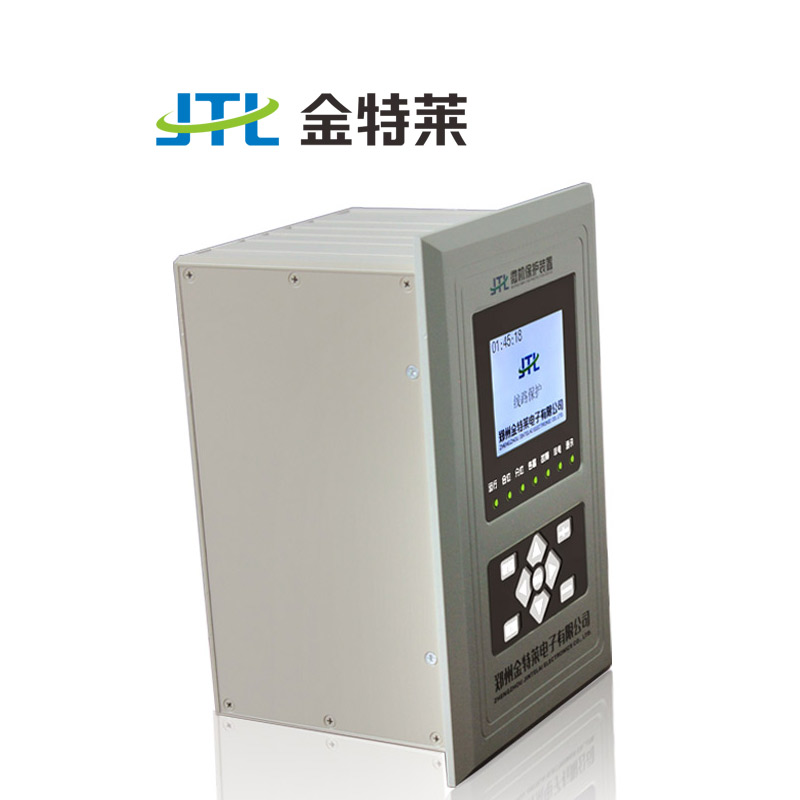

名稱：線路保護裝置
線路備自投概述：
線路備自投是一款用在雙電源系統中的設備，其工作原理是通過檢測本側和對側電源的失壓與否，通過自動判斷的結果進行相關動作，從而保證兩路電源的快速安全的切換。
線路備自投工作原理：
1、線路備自投的運行方式
線路備自投運行方式如下圖所示，為兩進線向單母線供電，在此模式下，一條進線作為主供電源向母線供電，另一條進線作為備用電源，在主電源失電的情況下，跳開主供電源然后合備用電源使系統運行在由備用電源向母線供電的模式下。
2、備自投的工作原理
主備模式
對于進線一主一備的工作方式，可實現備用電源的自動投入和工作電源的自動恢復。下面以本側（1DL）進線為主進線為例說明動作過程（PT裝于進線）：
|
充電條件 |
a)本側進線有壓，對側進線有壓，1DL合，2DL分。 b)無外部閉鎖條件：經設定的充電延時時間后充電完成 |
|
|
放電條件 |
a) 裝置檢測到有PT故障 b) 有外部閉鎖信號 |
|
動作過程：當充電完成后
a) 當本側進線失壓后，經本側備自投延時（定值設置）后分1DL,在確認1DL分開后經合閘延時（定值設置）合2DL。
b)確認2DL合上后裝置報備自投成功。
|
逆向動作條件 |
a)本側進線無壓，對側進線有壓，1DL分，2DL合。 b)無外部閉鎖條件 經設定的充電延時時間后充電完成 |
|
放電條件 |
a) 裝置檢測到有PT故障 b) 有外部閉鎖信號 |
動作過程：
當充電完成后當本側進線有壓后，經逆向備自投延時（定值設置）后分2DL,在確認2DL分開后經合閘延時（定值設置）合1DL。確認1DL合上后裝置報逆向備自投成功。
兩進線互為備用模式
對于兩進線互為備用的工作方式，裝置不存在逆向運行，其動作過程說明如下（PT裝于進線）：
|
充電條件 |
a) 本側有壓，對側有壓 b) 1DL（或2DL）合，2DL（或1DL）分 c) 無外部閉鎖條件 經設定的充電延時時間后充電完成。 |
|
放電條件 |
a) 1DL（或2DL）分 b) 裝置檢測到有PT故障 c) 有外部閉鎖信號 |
動作過程：
當充電完成后，本側（或?qū)?cè)）失壓且本側（或?qū)?cè)）無流（在線路檢無流投入情況下），對側（或本側）有壓，經本側（或?qū)?cè)）備自投延時（定值設定）后跳1DL（或2DL）,確認1DL（或2DL）跳開后經合閘延時（定值設定）合2DL（或1DL）,確認2DL（或1DL）合上后裝置報備自投成功。
線路備自投使用范圍：在變電站、發電廠、高低壓配電及廠用電系統
線路備自投技術參數：
|
電源 |
交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V 允許偏差 ±20% ，紋波系數不大于5% |
沖擊電壓 |
5KV，(1.2/50)μs |
| 交流電壓 | 100V或57.7V(訂貨指明) | 振動 | 符合IEC60255-21-1中3.2.1、3.2.2的有關規定 |
| 交流電流 | 額定5A或1A（訂貨注明） | 沖擊、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗電磁干擾性能 |
能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗 |
| 精確測量范圍 | 相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V | 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗 | |
| 測量精度 | 電流<0.5%；電壓<0.5% | 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗 | |
| 保護動作時間 | 在1.2倍定值下所有保護固有動作時間不大于35ms | 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗 | |
| 開入回路 | 直流24V，5mA（裝置內部提供） | 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗 | |
| 開出接點 | 可持續接通DC220V，5A電流（純阻性負載） |
過載能力 |
2倍額定電流：連續工作 |
| 絕緣電阻 | ≥50 MΩ | 10倍額定電流：16S | |
| 介質強度 | 2KV，50Hz，1min | 20倍額定電流：1S |

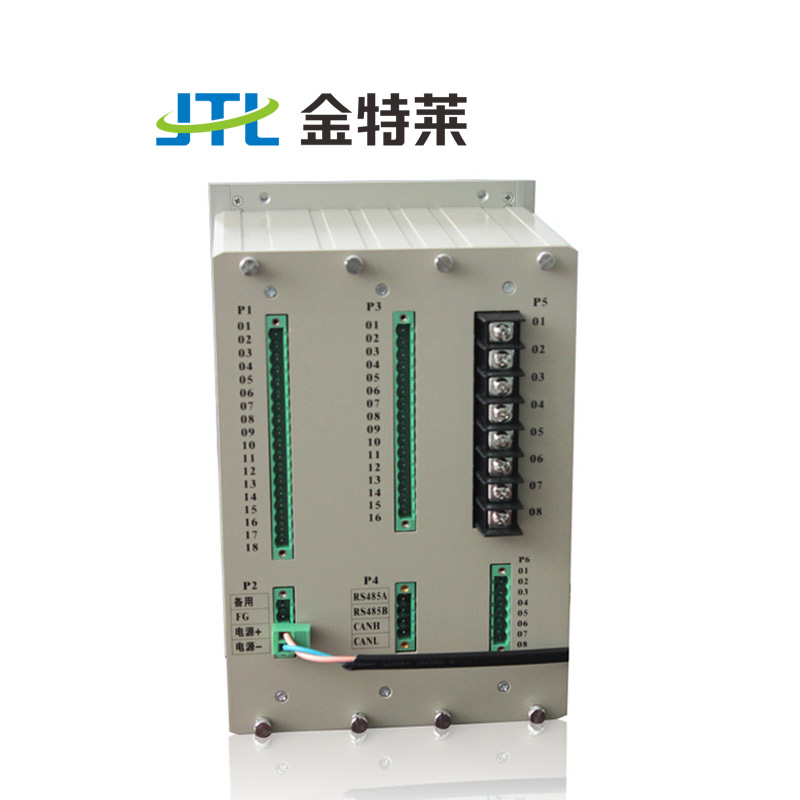

線路備自投外觀尺寸：
