我們是提供線路保護裝置的廠家,生產微機線路保護裝置,最全面的產品和最優質的服務,幫助您更好地保護電力線路。線路保護裝置用在各電壓等級間隔單元的保護測控，可有力地保障高低壓電網及廠用電系統的安全穩定運行，在變電站、發電廠、高低壓配電及廠用電系統起到的保護與控制的效果。
附加功能：

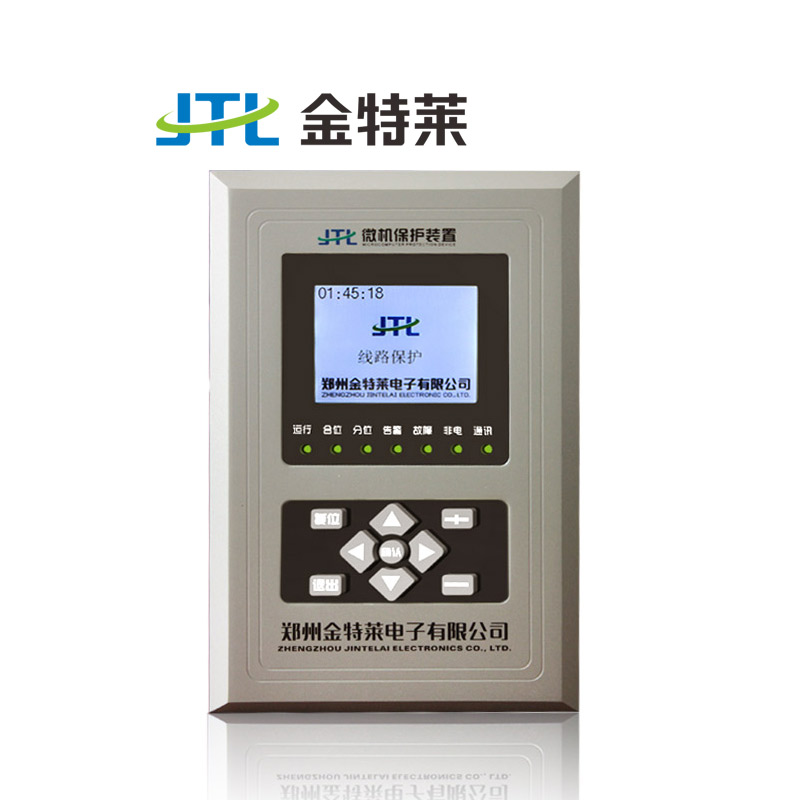

名稱：線路保護裝置
線路保護裝置概述：
線路保護裝置作為各電壓等級間隔單元的保護測控裝置，保障高低壓電網及廠用電系統的安全運行，在變電站、發電廠、高低壓配電及廠用電系統起到的保護與控制的效果。
線路保護裝置保護配置及工作原理（部分）：
1、三相一次自動重合閘
A、啟動方式
三相一次重合閘有兩種啟動方式：保護啟動和不對應啟動（即開關偷跳啟動），在保護動作或開關偷跳后保護裝置就進入判斷重合閘的邏輯過程，如果此時無閉鎖條件，經延時后就對開關進行重合操作，重合閘必須在充電完成后才能動作。
B、充電條件
重合閘滿足以下條件后，開始充電，達到15秒后充電完成，置充電標志，重合閘邏輯投入。
①開關處于合位
②無閉鎖重合閘信號
C、閉鎖重合閘條件
下面任一條件滿足，閉鎖重合閘：
①過負荷動作
②失壓保護動作
③過壓保護動作
④彈簧未儲能開入信號
⑤閉鎖重合閘開入信號。
2、PT斷線檢測
PT斷線采用以下判據：
①三個線電壓均小于18V，且任一相電流大于0.5A，經過3秒判為三相斷線；
②任兩個線電壓差大于18V時, 經過3秒判為不對稱斷線；
判據①是用來判別對稱性三相斷線
判據②是用來判別不對稱性PT斷線
3、CT斷線檢測
CT斷線采用以下判據：
①三相保護電流大值大于設定啟動電流；
②三相保護電流大值大于三相保護小值的三倍；
判據①判據②同時滿足且CT斷線檢測控制字投入延時5秒報CT斷線事件。
線路保護裝置使用范圍：在變電站、發電廠、高低壓配電及廠用電系統
線路保護裝置技術參數：
|
電源 |
交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V（訂貨時指明） 允許偏差 ±20% ，紋波系數不大于5% |
沖擊電壓 |
5KV，(1.2/50)μs |
| 交流電壓 | 100V或57.7V(訂貨指明) | 振動 | 符合IEC60255-21-1中3.2.1、3.2.2的有關規定 |
| 交流電流 | 額定5A或1A（訂貨注明） | 沖擊、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗電磁干擾性能 |
能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗 |
| 精確測量范圍 | 相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V | 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗 | |
| 測量精度 | 電流<0.5%；電壓<0.5% | 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗 | |
| 保護動作時間 | 在1.2倍定值下所有保護固有動作時間不大于35ms | 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗 | |
| 開入回路 | 直流24V，5mA（裝置內部提供） | 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗 | |
| 開出接點 | 可持續接通DC220V，5A電流（純阻性負載） |
過載能力 |
2倍額定電流：連續工作 |
| 絕緣電阻 | ≥50 MΩ | 10倍額定電流：16S | |
| 介質強度 | 2KV，50Hz，1min | 20倍額定電流：1S |

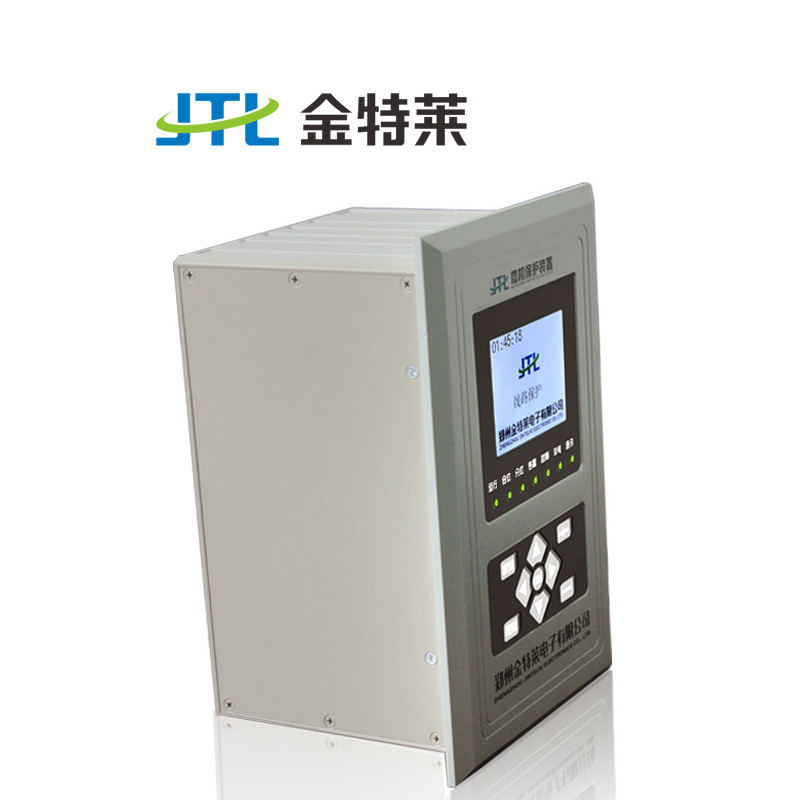

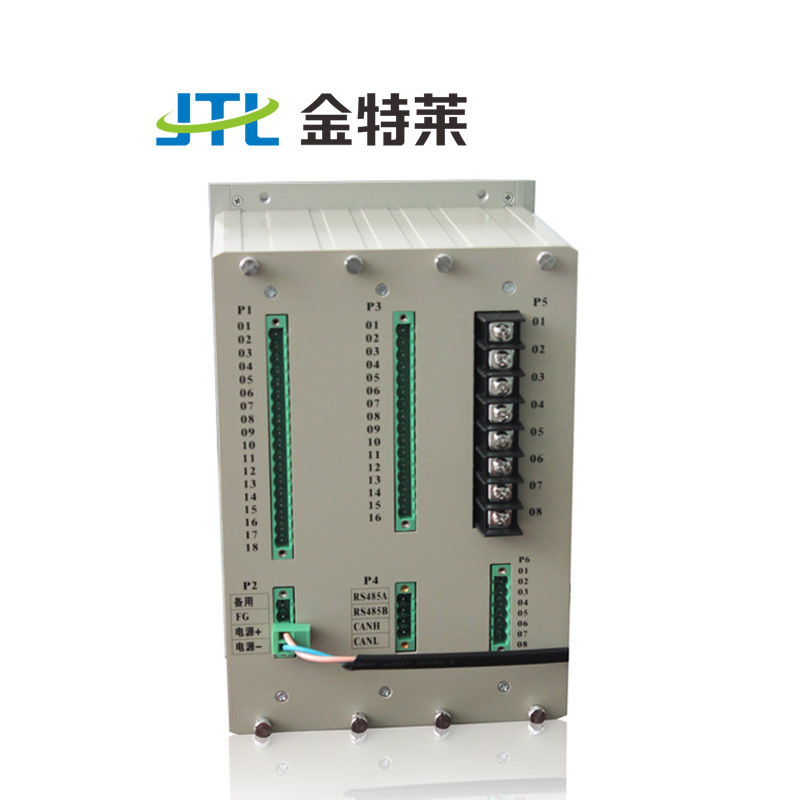

線路保護裝置外觀尺寸：
