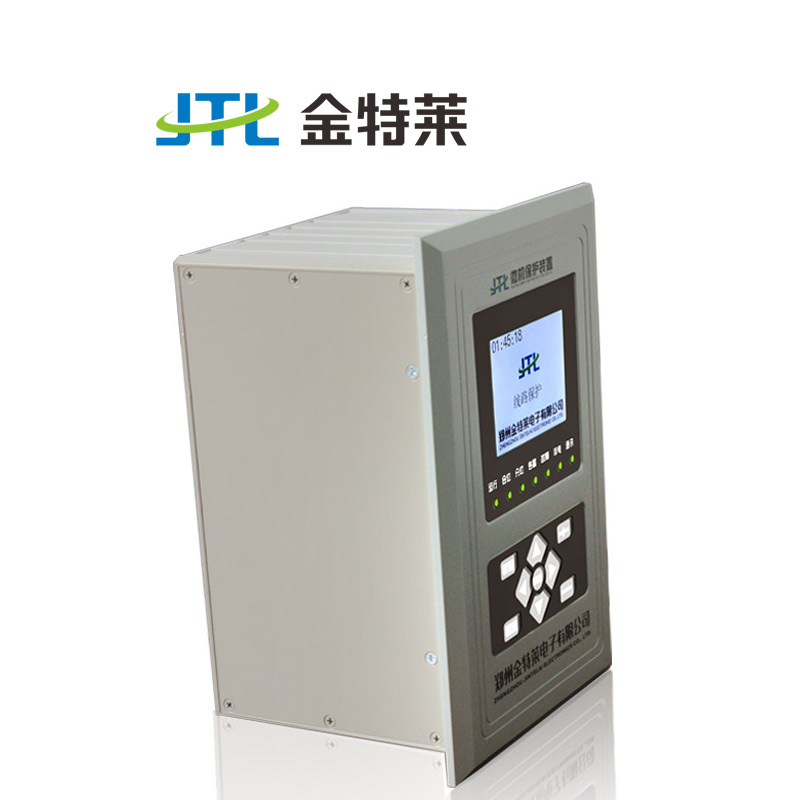

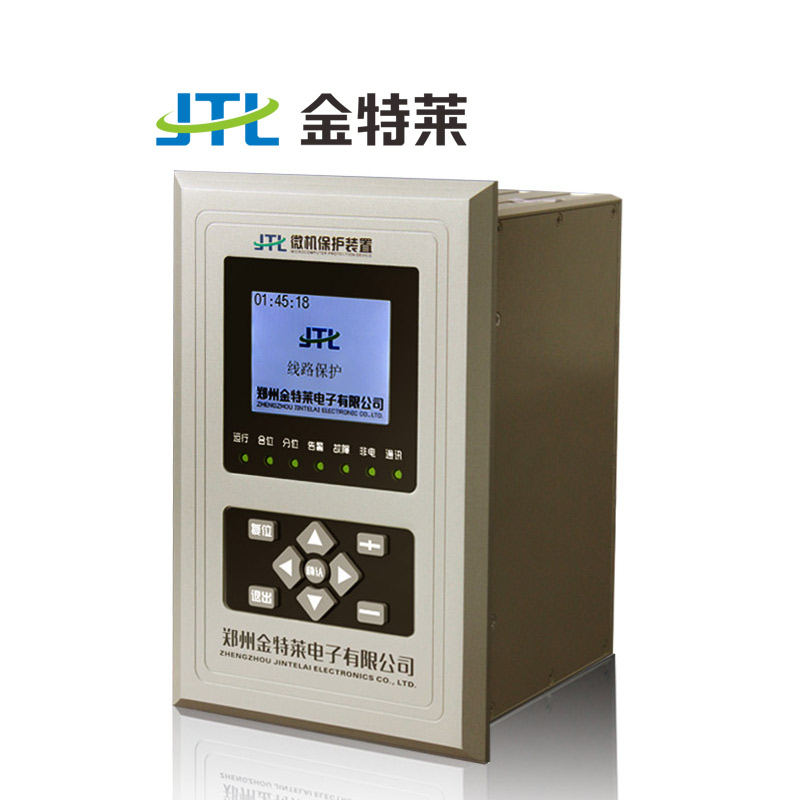

JTL-D620站用變保護測控裝置

型號：JTL-D620，JTL-D530，JTL-D430

附加功能：

名稱：站用變保護測控裝置

型號：JTL-D620，JTL-D530，JTL-D430

站用變保護測控裝置概述：

站用變保護測控裝置是針對變電站、水電站自身用電的降壓變電器安全所采用的保護設施，設備使用后可以保障電網系統的正常平穩運行，能夠很大程度避免電力故障帶來的危害。

站用變保護測控裝置及工作原理（部分）：

1、PT斷線檢測

PT斷線采用以下判據：

①三個線電壓均小于18V，且任一相電流大于0.5A，經過3秒判為三相斷線；

②任兩個線電壓差大于18V時, 經過3秒判為不對稱斷線；

判據①是用來判別對稱性三相斷線

判據②是用來判別不對稱性PT斷線。

2、CT斷線檢測

CT斷線采用以下判據：

①三相保護電流大值大于設定啟動電流；

② 三相保護電流大值大于三相保護電流小值的三倍；

判據①判據②同時滿足且CT斷線檢測控制字投入延時5秒報CT斷線事件。

3、控制回路斷線檢查

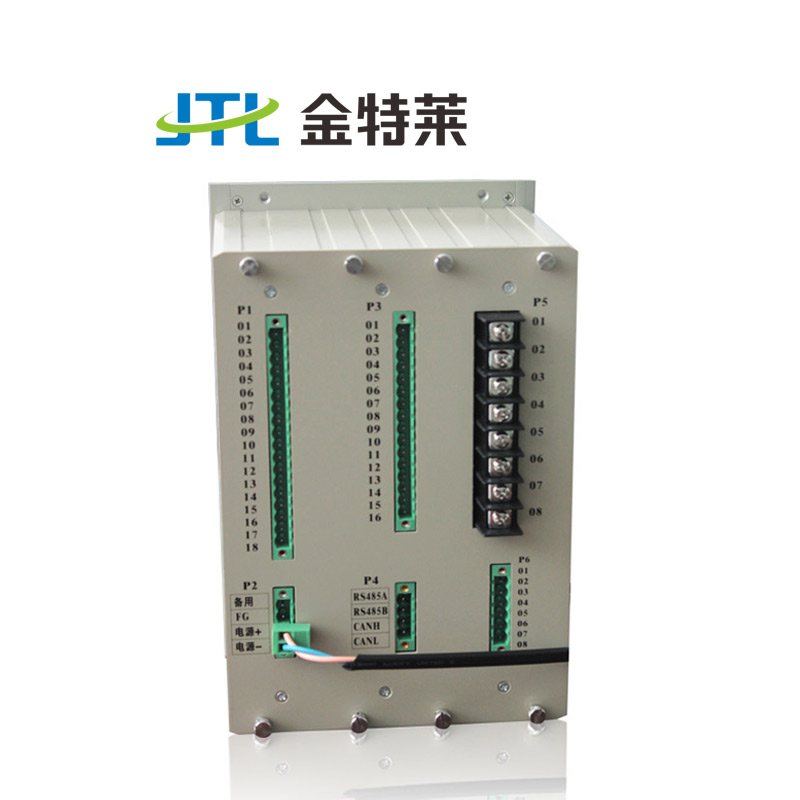

本裝置配置了控制回路斷線檢查功能，裝置實時監測端子P1-01和P1-08之間的電壓，當這兩個端子之間無電壓時，延時3S報控制回路斷線事件，本功能交直流通用。

站用變保護測控裝置使用范圍：在變電站、發電廠、高低壓配電及廠用電系統

站用變保護測控裝置技術參數：

電源	交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V（訂貨時指明）允許偏差 ±20% ，紋波系數不大于5%	沖擊電壓	5KV，(1.2/50)μs
交流電壓	100V或57.7V(訂貨指明)	振動	符合IEC60255-21-1中3.2.1、3.2.2的有關規定
交流電流	額定5A或1A（訂貨注明）	沖擊、碰撞	符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定
功率消耗	直流回路不大于8W；交流回路不大于0.5VA	抗電磁干擾性能	能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗
精確測量范圍	相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V		能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗
測量精度	電流<0.5%；電壓<0.5%		能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗
保護動作時間	在1.2倍定值下所有保護固有動作時間不大于35ms		能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗
開入回路	直流24V，5mA（裝置內部提供）		能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗
開出接點	可持續接通DC220V，5A電流（純阻性負載）	過載能力	2倍額定電流：連續工作
絕緣電阻	≥50 MΩ		10倍額定電流：16S
介質強度	2KV，50Hz，1min		20倍額定電流：1S
